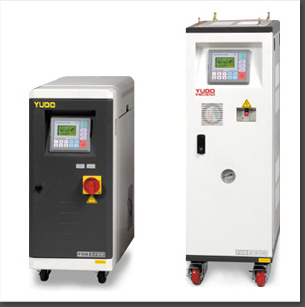

금형냉각기
주요특징
모델 FOS-2090MW FOS-2160MW
전원 AC220V/380V ±10 50/60Hz, 3pHase
온도제어방식 PID(±0.5)
온도제어범위(MAX) 급수온도 +10~120℃(사용 급수 압력 기준)
사용 급수 압력 0.1MPa이상 0.2MPa 이하
열매체 청수 Clean Water
AIR VENT 방식 AUTO AIR VENT
MOTOR 0.55kW 1.1kW
펌프최고토출유량(㎥/h) 5.4(60Hz)max 10(60Hz)max
펌프최고토출압력(MPa) 0.4(60Hz)max 0.4(60Hz)max
HEATER(사각 FRANGE) 9Kw 12Kw
냉각방식 직접 냉각 Direct Cooling
SOLENOED기종(STANDARD) PT 1/2', HPS 154(효신전기)
SOLENOED기종(OPTION) PT 3/4', HPS 206(효신전기)
온도검출방식 RTD(PT)Sensor
설정표시방식 LCD BORD panner type
경보표시 과부하, 과열, 저수위, 압력 상/하한, 역상경보, 히터 및 센서단선, 이상온도, 전원이상 Overload Low lever, Overheat, Phase Detection, Abnormal Voltage & Temperature & Pressure, Heater & Sensor Broken
SUCK BACK 수동방식, AIR SUCTION TYPE, STANDARD(단, 사용압력은 0.5MPa 이하.) Mamual, Air Suction Type, SRANDARD(Pressure should be under 0.5MPa)
냉각수 입구 15A(1/2")
냉각수 출구 20A(3/4")
SUPPLY 25A(1")x1EA 32A(1 1/4")x1EA
RETURN 25A(1")x1EA 32A(1 1/4")x1EA
매니폴드 IN 10A(3/8")x6EA 10A(3/8")x8EA
매니폴드 OUT 10A(3/8")x6EA 10A(3/8")x8EA
드레인 15A(1/2")x1EA
모델 FOS-2240MW FOS-2430MW
전원 AC220V/380V ±10 50/60Hz, 3pHase
온도제어방식 PID(±0.5)
온도제어범위(MAX) 급수온도 +10~120℃(사용 급수 압력 기준)
사용 급수 압력 0.1MPa이상 0.2MPa 이하
열매체 청수 Clean Water
AIR VENT 방식 AUTO AIR VENT
MOTOR 2.2kW 3.0kW
펌프최고토출유량(㎥/h) 14.5(60Hz)max 26(60Hz)max
펌프최고토출압력(MPa) 0.4(60Hz)max 0.4(60Hz)max
HEATER(사각 FRANGE) 15Kw 20Kw
냉각방식 직접 냉각 Direct Cooling
SOLENOED기종(STANDARD) PT 3/4", HPS 206(효신전기)
SOLENOED기종(OPTION) PT 1", HPS 2540(효신전기)
온도검출방식 RTD(PT)Sensor
설정표시방식 LCD BORD panner type
경보표시 과부하, 과열, 저수위, 압력 상/하한, 역상경보, 히터 및 센서단선, 이상온도, 전원이상 Overload Low lever, Overheat, Phase Detection, Abnormal Voltage & Temperature & Pressure, Heater & Sensor Broken
SUCK BACK 수동방식, AIR SUCTION TYPE, STANDARD(단, 사용압력은 0.5MPa 이하.) Mamual, Air Suction Type, SRANDARD(Pressure should be under 0.5MPa)
냉각수 입구 20A(3/4")
냉각수 출구 20A(3/4")
SUPPLY 40A(1 1/2")x1EA 50A(2")x1EA
RETURN 40A(1 1/2")x1EA 50A(2")x1EA
매니폴드 IN 10A(3/8")x10EA 10A(3/8")x14EA
매니폴드 OUT 10A(3/8")x10EA 10A(3/8")x14EA
드레인 15A(1/2")x1EA
